DHT22와 Grafana, Prometheus를 이용한 집안 온습도 모니터링 시스템

집안 온습도를 실시간으로 모니터링하고 싶어서 만든 IoT 시스템입니다. ESP32와 DHT22 센서로 데이터를 수집하고, Prometheus와 Grafana로 시각화하는 간단한 프로젝트인데 생각보다 잘 동작하네요.

시스템 구성

전체적인 흐름은 이렇습니다:

ESP32 + DHT22 → API 서버 → Prometheus → Grafana

ESP32: 5분마다 깨어나서 DHT22에서 온습도 읽고 WiFi로 서버에 전송
API 서버: ESP32 데이터 받아서 Prometheus 메트릭으로 변환
Prometheus: 데이터 저장 (15일간 보관)
Grafana: 예쁜 그래프로 시각화

하드웨어 구성

필요한 부품들

ESP32 개발보드 (아무거나)
DHT22 온습도 센서 (3000원 정도)
점퍼 와이어
브레드보드 (테스트용)
만능기판 (영구 제작용)
케이스 (플라스틱 박스)
USB 연장 케이블 (Micro 5Pin, 50cm)
납땜 도구들
보조배터리 (집에 굴러다니는 거 사용)

1단계: 브레드보드로 테스트

일단 브레드보드에 회로 꽂아서 제대로 동작하는지 확인해봤습니다.

DHT22 센서 연결:
- VCC → ESP32 3.3V
- GND → ESP32 GND
- DATA → ESP32 GPIO 4

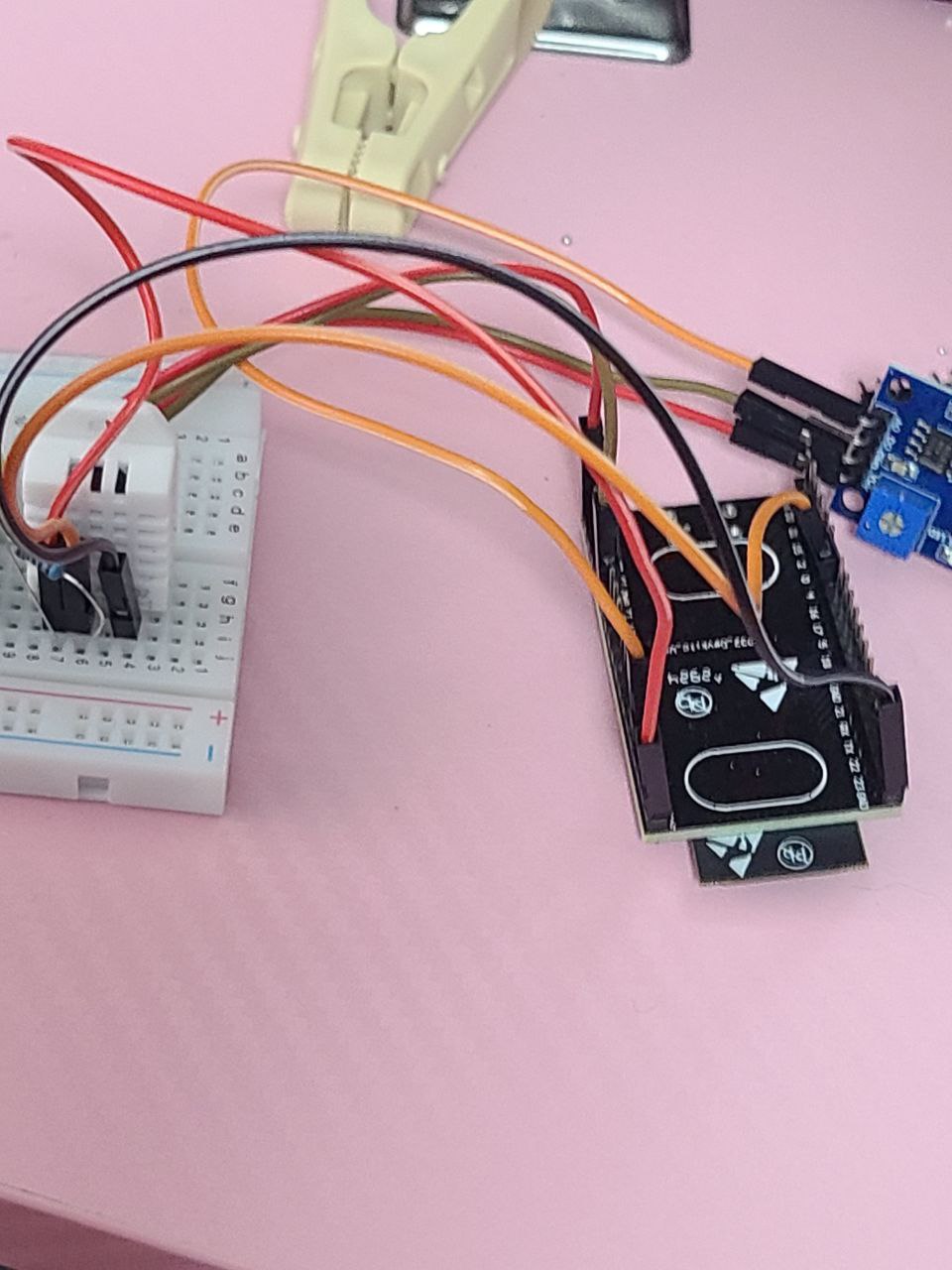

브레드보드 테스트 회로도 브레드보드실제

브레드보드에서 확인한 것들:

DHT22 센서가 제대로 값 읽는지
WiFi 연결 잘 되는지
Deep Sleep 모드로 전력 절약되는지
데이터 전송 잘 되는지

2단계: 만능기판에 납땜

테스트가 잘 되니까 이제 만능기판에 영구적으로 납땜했습니다.

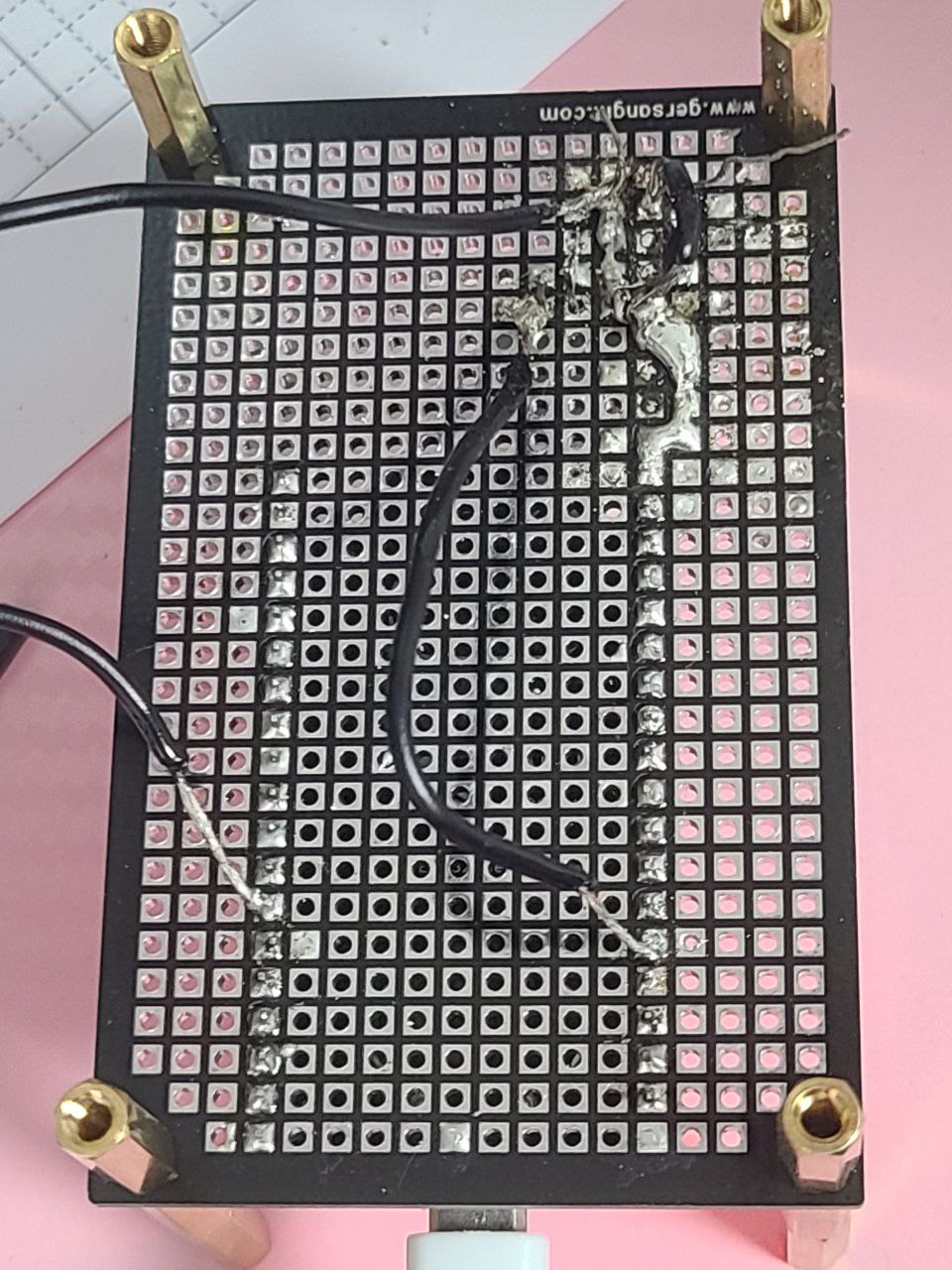

만능기판 회로도

만능기판 제작 과정:

ESP32와 DHT22 센서 위치 정하기
점퍼 와이어로 연결할 핀들 확인
납땜으로 안정적으로 연결
다시 한번 테스트해보기

3단계: 케이스 만들기

만능기판이 완성되니까 이제 케이스에 넣어야겠더라고요.

케이스 제작 과정:

케이스 고르기: 적당한 크기의 플라스틱 박스 구했음

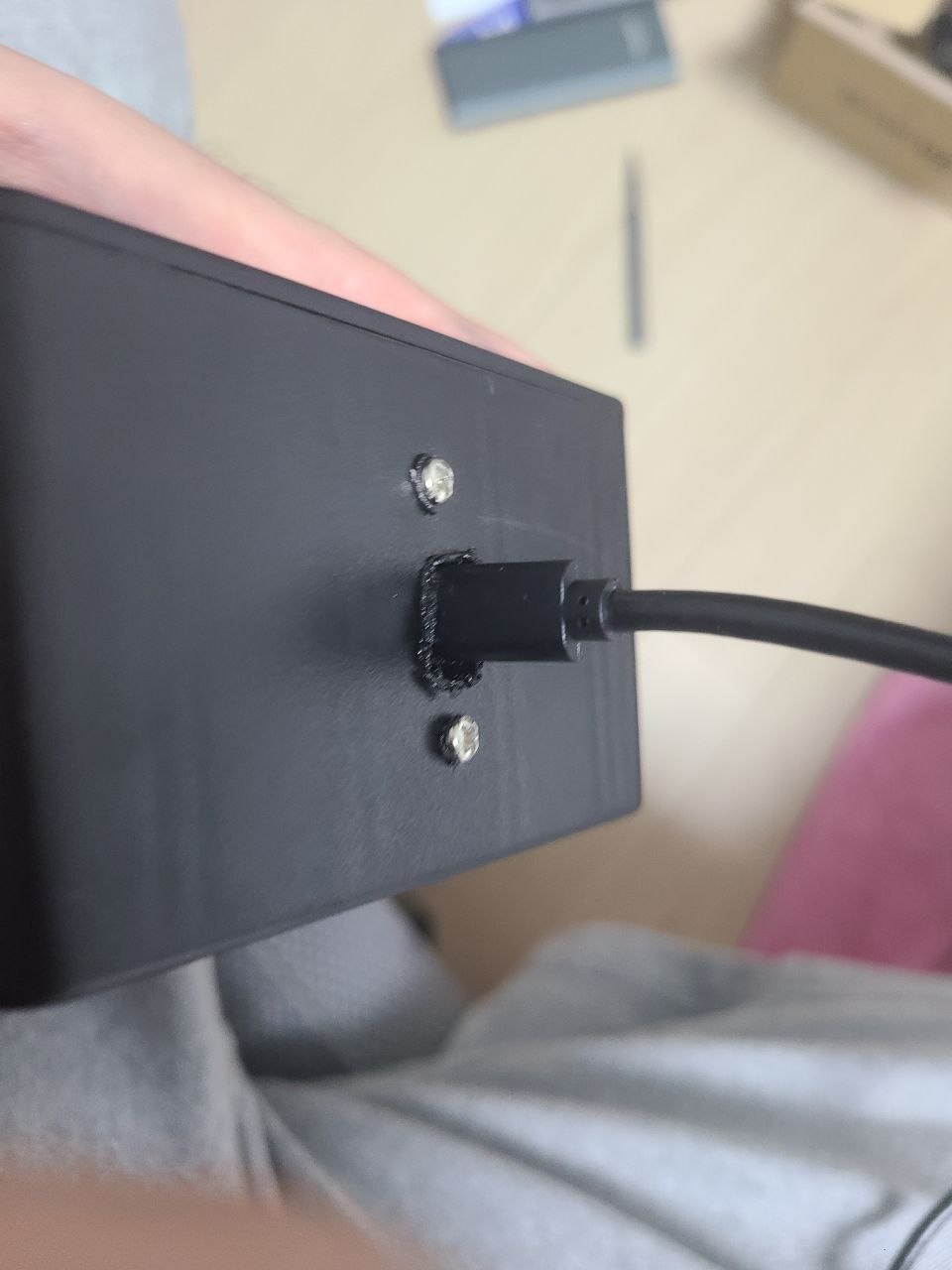

구멍 뚫기:
- USB 포트용 구멍: 드라이버 달궈서 플라스틱 녹여서 구멍 만들기
- 부족한 부분은 핀바이스로 넓혀서 맞춤
- 가운데 구멍은 못 쓰는 인두기로 뚫어서 정리
USB 연장 케이블 설치:
- [Coms] USB 연장 포트 케이블 - Micro 5Pin (M)/(F)브라켓연결용 판넬형, 50cm, Black[NE776] 사용
- 케이스 안에서 ESP32 USB 포트와 연결
- 케이스 밖으로 USB 포트 노출

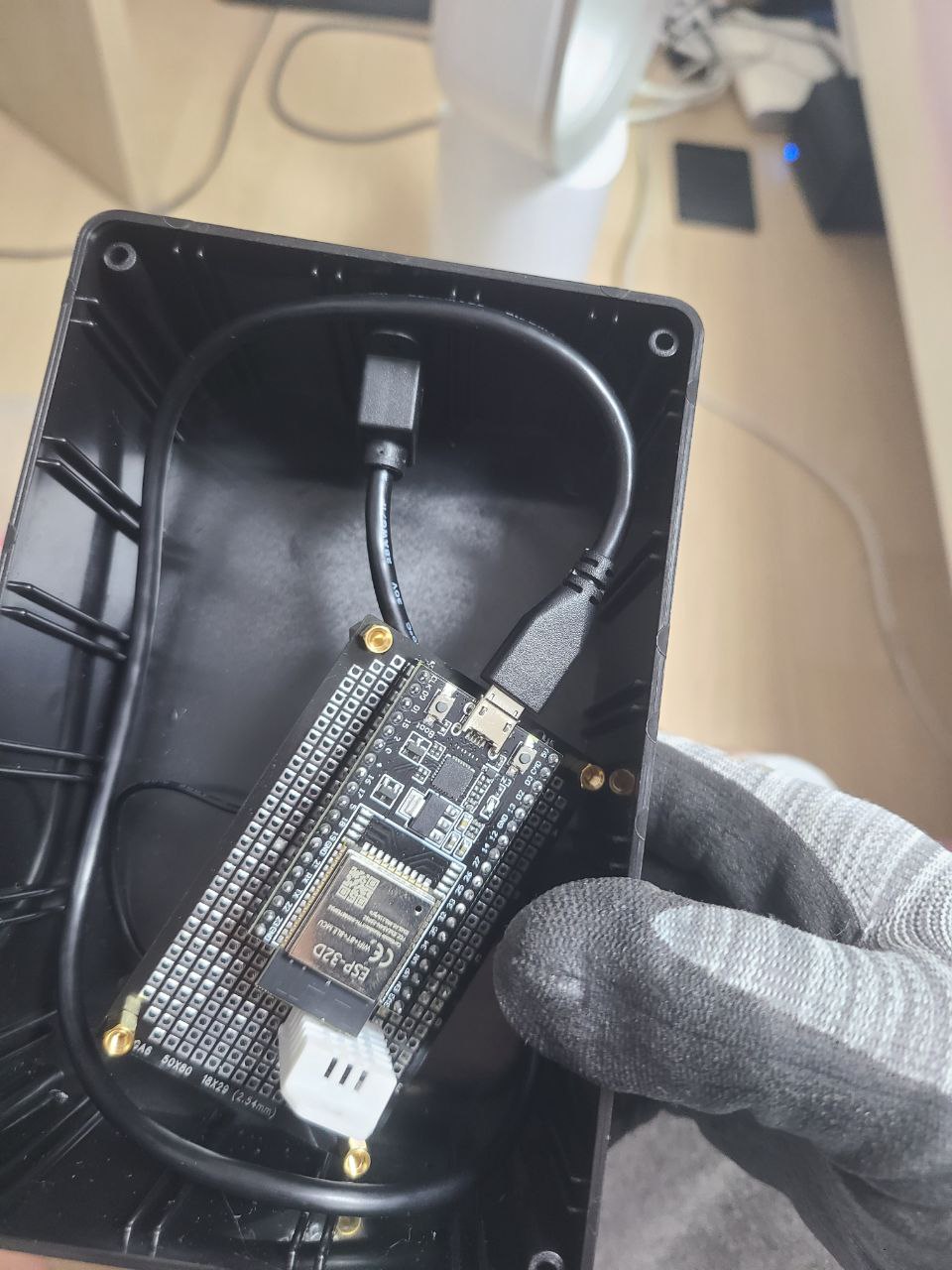

뚫기-안

ESP32 펌웨어 코드

ESP32는 Deep Sleep 모드로 전력 절약하면서 5분마다 깨어나서 센서 데이터 읽고 전송합니다.

#include <WiFi.h>
#include <WiFiClientSecure.h>
#include <HTTPClient.h>
#include <DHT.h>
#include <ArduinoJson.h>

// WiFi 설정
const char* ssid = "YOUR_WIFI_SSID";
const char* password = "YOUR_WIFI_PASSWORD";

// 센서 설정
#define DHTPIN 4
#define DHTTYPE DHT22

// API 설정
const char* serverUrl = "https://your-domain.com/api/env";
const char* location = "living_room";

// Deep Sleep 설정
#define uS_TO_S_FACTOR 1000000ULL  // 마이크로초 -> 초 변환
#define TIME_TO_SLEEP  300         // 5분 (300초)

// RTC 메모리에 저장 (Deep Sleep 중에도 유지)
RTC_DATA_ATTR int bootCount = 0;

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(115200);
  bootCount++;

  Serial.print("부팅 횟수: ");
  Serial.println(bootCount);

  // 센서 초기화
  dht.begin();
  delay(2000);  // DHT22 안정화

  // 센서 읽기
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  Serial.print("온도: ");
  Serial.print(temperature);
  Serial.print("°C, 습도: ");
  Serial.print(humidity);
  Serial.println("%");

  // 센서 값 확인
  if (!isnan(humidity) && !isnan(temperature)) {
    // WiFi 연결 (전송할 때만)
    connectWiFi();

    // 데이터 전송
    sendData(temperature, humidity);

    // WiFi 연결 해제 (전력 절약)
    WiFi.disconnect(true);
    WiFi.mode(WIFI_OFF);
  } else {
    Serial.println("센서 읽기 실패!");
  }

  // Deep Sleep 설정
  esp_sleep_enable_timer_wakeup(TIME_TO_SLEEP * uS_TO_S_FACTOR);
  Serial.println("5분 후 깨어납니다...");
  Serial.flush();

  // Deep Sleep 진입 (전력 소비 ~10μA)
  esp_deep_sleep_start();
}

void loop() {
  // Deep Sleep 사용시 loop는 실행되지 않음
}

void connectWiFi() {
  Serial.print("WiFi 연결 중...");
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  int attempts = 0;
  while (WiFi.status() != WL_CONNECTED && attempts < 20) {
    delay(500);
    Serial.print(".");
    attempts++;
  }

  if (WiFi.status() == WL_CONNECTED) {
    Serial.println(" 연결됨!");
    Serial.print("IP: ");
    Serial.println(WiFi.localIP());
  } else {
    Serial.println(" 연결 실패!");
  }
}

void sendData(float temp, float hum) {
  if (WiFi.status() != WL_CONNECTED) {
    Serial.println("WiFi 연결 없음");
    return;
  }

  WiFiClientSecure client;
  HTTPClient https;

  // HTTPS 설정
  client.setInsecure();

  // JSON 생성
  StaticJsonDocument<200> doc;
  doc["temperature"] = temp;
  doc["humidity"] = hum;
  doc["location"] = location;

  String payload;
  serializeJson(doc, payload);

  Serial.print("전송: ");
  Serial.println(payload);

  // POST 전송
  https.begin(client, serverUrl);
  https.addHeader("Content-Type", "application/json");

  int httpCode = https.POST(payload);

  if (httpCode > 0) {
    Serial.print("응답: ");
    Serial.println(httpCode);

    if (httpCode == HTTP_CODE_OK || httpCode == HTTP_CODE_CREATED) {
      Serial.println("전송 성공!");
    }
  } else {
    Serial.print("에러: ");
    Serial.println(https.errorToString(httpCode));
  }

  https.end();
}

Docker Compose 설정

Grafana와 Prometheus를 Docker Compose로 구성합니다:

version: '3'
services:
  prometheus:
    image: prom/prometheus:v2.53.0
    container_name: prometheus
    user: root
    volumes:
      - ./prometheus/config/prometheus.yml:/etc/prometheus/prometheus.yml:ro
      - ./data/prometheus:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
      - '--storage.tsdb.retention.time=15d'
      - '--web.enable-lifecycle'
    restart: unless-stopped
    networks:
      - monitoring

  grafana:
    image: grafana/grafana:11.0.0
    container_name: grafana
    user: root
    environment:
      - GF_SECURITY_ADMIN_USER=admin
      - GF_SECURITY_ADMIN_PASSWORD=your_password
      - GF_USERS_ALLOW_SIGN_UP=false
      - GF_INSTALL_PLUGINS=grafana-piechart-panel
    volumes:
      - ./data/grafana:/var/lib/grafana
      - ./grafana/provisioning:/etc/grafana/provisioning
    ports:
      - "3000:3000"
    depends_on:
      - prometheus
    restart: unless-stopped
    networks:
      - monitoring

networks:
  monitoring:
    driver: bridge

Prometheus 설정

prometheus/config/prometheus.yml 파일을 생성합니다:

global:
  scrape_interval: 15s
  evaluation_interval: 15s

scrape_configs:
  - job_name: 'temperature-humidity-api'
    scheme: https
    metrics_path: /prometheus
    static_configs:
      - targets: ['your-api-server.com']

이 설정은 API 서버의 /prometheus 엔드포인트에서 HTTPS로 메트릭을 수집합니다.

API 서버 구현

ESP32에서 전송된 데이터를 받아 Prometheus 메트릭으로 변환하는 API 서버가 필요합니다.

API 서버의 주요 기능:

ESP32에서 전송된 JSON 데이터 수신 (/api/env 엔드포인트)
온도/습도 데이터를 Prometheus 메트릭으로 변환
Prometheus가 수집할 수 있는 /prometheus 엔드포인트 제공

구현 방법:

Node.js + Express + prom-client 라이브러리 사용
또는 Python + Flask + prometheus_client 라이브러리 사용
또는 다른 언어/프레임워크로 구현 가능

API 서버는 ESP32에서 전송된 데이터를 받아서 Prometheus 형식의 메트릭으로 변환하여 저장하는 역할을 합니다.

Grafana 대시보드 설정

데이터 소스 설정

Grafana 데이터 소스는 grafana/provisioning/datasources/datasource.yml 파일로 자동 설정됩니다:

apiVersion: 1

datasources:
  - name: Prometheus
    type: prometheus
    access: proxy
    url: http://prometheus:9090
    isDefault: true

이 설정으로 Grafana가 자동으로 Prometheus를 기본 데이터 소스로 사용합니다.

대시보드 설정

Grafana 접속: http://localhost:3000 (각자 설정한 관리자 계정 사용) 대시보드 생성: Dashboard → New Dashboard 패널 추가: 온도/습도 그래프 생성

Query: temperature_celsius{location="living_room"}
Query: humidity_percent{location="living_room"}

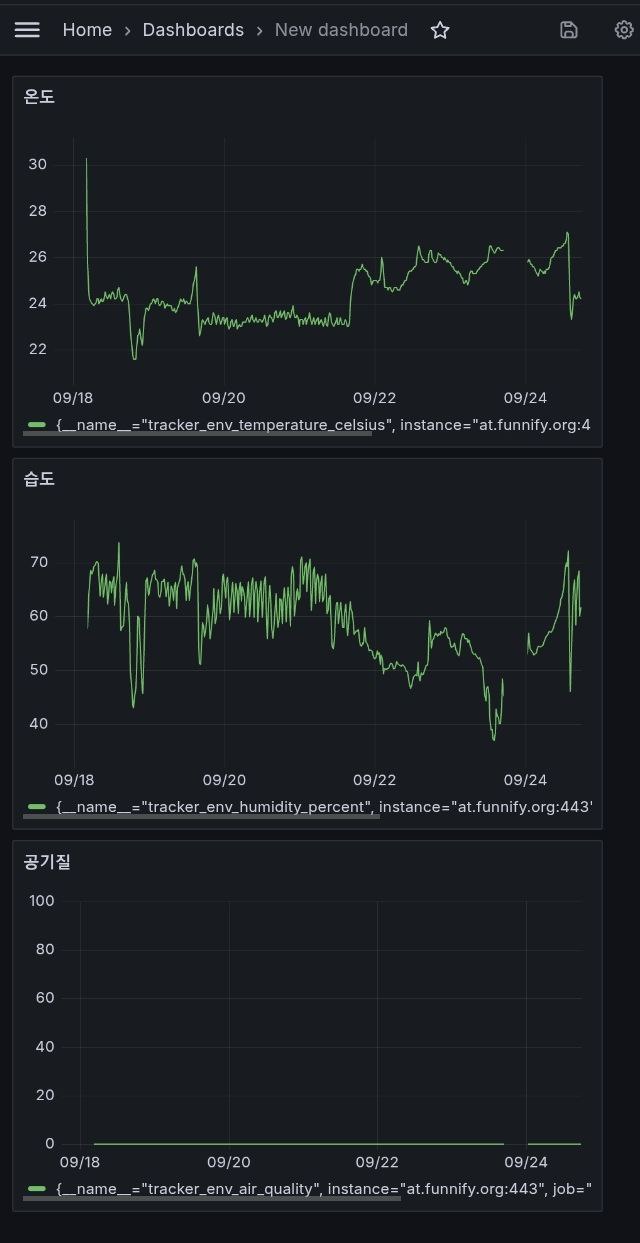

Grafana 대시보드

실제로 동작하는 Grafana 대시보드입니다. 온도와 습도가 실시간으로 그래프에 표시되고 있어요.

전력 소비 최적화

Deep Sleep 모드: ESP32가 5분마다 깨어나서 데이터 전송 후 다시 잠들어서 전력 절약
WiFi 연결 최적화: 데이터 전송할 때만 WiFi 연결하고 바로 해제
배터리 수명: 집에 굴러다니는 보조배터리로도 충분히 동작 (약 1-2개월)

제작 과정 요약

브레드보드 → 만능기판 → 케이스 순서로 진행

브레드보드 테스트: 회로 동작 확인하고 펌웨어 테스트 만능기판 제작: 안정적으로 납땜해서 영구적인 회로 구성 케이스 제작:

플라스틱 케이스에 구멍 뚫기 (드라이버 가열 + 핀바이스 + 인두기)
USB 연장 케이블 설치해서 외부에서 접근 가능하게
DHT22 센서 노출을 위한 구멍 뚫기

제작할 때 주의할 점

브레드보드 테스트: 모든 기능이 제대로 동작하는지 확인하고 다음 단계로
만능기판 납땜: 연결이 안정적이도록 솔더 충분히 사용
케이스 구멍: USB 포트와 센서 노출을 위한 구멍을 정확한 위치에 뚫기
USB 케이블: 50cm 길이로 충분한 여유 두고 설치

마무리

DHT22 센서와 Grafana, Prometheus로 집안 온습도를 모니터링하는 시스템을 만들어봤습니다. Deep Sleep으로 전력 절약하면서도 장기간 안정적으로 동작하네요.. ㅎㅎ
